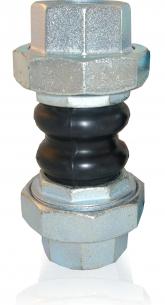

Резиновые муфтовые компенсаторы, двойные «VITECH» (Словакия)
|
|
Компенсаторы резиновые муфтовые «VITECH» , двойные - артикул 1TUGPZ , область применение:
применяются для компенсации линейного расширения трубы, латеральных смещений,
угловых сбоев, а также для поглощения гидроударов, виброизоляций давления и вибраций
от насосов.
Среда применения муфтовых резиновых компенсаторов«VITECH» :
горячая вода, питьевая воды, воздух, газообразные вещества (NBR), конденсаты
Не применяются: минеральные масла, ароматические углеводороды
Параметры муфтовых компенсаторов «VITECH» :
Ду 25 - 50
T min = - 10 ºC
T max = +110 ºC
P max = 10 bar
|
|
Материал исполнения
муфтовых компенсаторов «VITECH» :
корпус – EPDM + нейлоновый текстиль
соединительная резьба – чугун, оцинкованный
|
Соединительные части по стандарту:
STN EN 1092-1
STN EN ISO 228-1
STN EN 10226-1
|
|
|

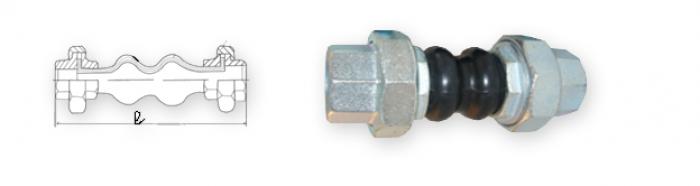

Таблица и схема технических размеров компенсаторов резиновых муфтовых «VITECH» (Словакия).
|
ДУ, d1
|
Резьбовое соединение
|
L, мм
|
Осевое растяжение ∆ ах, мм
|
Осевое сжатие
∆ ах, мм
|
Латеральный сдвиг ∆ lat, мм
|
|
15
|
1/2”
|
200
|
5-6
|
22
|
45
|
|
20
|
3/4”
|
200
|
5-6
|
22
|
45
|
|
25
|
1”
|
200
|
5-6
|
22
|
45
|
|
32
|
1 1/4”
|
200
|
5-6
|
22
|
45
|
|
40
|
1 1/2”
|
200
|
5-6
|
22
|
45
|
|
50
|
2”
|
200
|
5-6
|
22
|
45
|
|
65
|
2,5”
|
200
|
5-6
|
22
|
45
|
|
80
|
3”
|
200
|
5-6
|
22
|
45
|
|
|
|
Установка:
перед установкой проверьте пригодность компенсатора для данной рабочей среды. После этого проверьте диапазон рабочих температур, давлений и допустимые перемещения, чтобы во время работы данные параметры не были превышены. Если рабочая температура выше 70°C, используйте поправочную таблицу.
Поправочный коэффициент на фланцевые компенсаторы «VITECH»
|
Рабочая температура
|
80˚С
|
85˚С
|
90˚С
|
95˚С
|
100˚С
|
105˚С
|
110˚С
|
|
Мах. Раб. давление , Мра
|
0,97
|
0,92
|
0,83
|
0,75
|
0,67
|
0,60
|
0,55
|
Проверьте плотность соединения после заполнения средой! Не красьте резиновый корпус!
Уход:
по истечении определенного времени резина ослабляется, поэтому необходимо периодически проверять плотность соединения после установки. При стандартных рабочих условиях компенсатор будет выполнять свою функцию на протяжении нескольких лет. Тем не менее, компенсатор рекомендуется проверять хотя бы один раз в год, а именно: не затвердел ли материал, не облупливается или не вздувается ли поверхность.
Складирование:
резиновые компенсаторы необходимо складировать в прохладном сухом месте, защищенном от солнечного света.
Места установки соединений с резиновыми компенсаторами:
соединение с резиновым компенсатором не может нести вес трубопровода и должно быть расположено как можно ближе к опоре или к анкеровке. Если соединение не имеет анкеровки, следует проверить необходимость использования направляющих стержней. Если компенсатор должен находиться под значительным статическим напором, вблизи компенсатора необходимо установить обратный клапан.
|
|
|
|
|
|
|
|
|
|
|
|
|
Прайс-лист на компенсаторы муфтовые резиновые, двойные «VITECH» (Словакия)
|
Ду
|
артикул
|
L, мм
|
Цена, руб. с НДС
|
|
1
|
40050
|
200
|
-
|
|
11/4
|
40051
|
200
|
-
|
|
1 1/2
|
40052
|
200
|
-
|
|
2
|
40053
|
200
|
-
|
|
|
|
|
|
|
|
|
|
|
