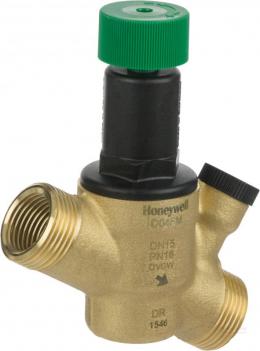

Клапан понижения давления  Honeywell D04FM

Промышленно-технологическая корпорация Honeywell

Клапаны понижения давления Honeywell D04FM (редукционные клапаны) предохраняют оборудование от избыточного давления в системе водоснабжения. Установка такого клапана Honeywell D04FM позволяет избежать повреждений, вызванных избыточным давлением и уменьшить расход воды. С помощью клапана понижения давления можно также поддерживать постоянный уровень установленного давления на выходе, даже при наличии скачков входного давления. Поддержание выходного давления на постоянном уровне сводит к минимуму шум потока воды. Клапан понижения давления Honeywell D04FM является наиболее простым и доступным устройством в линейке редукционных клапанов Honeywell-Braukmann. Простота конструкции, тем не менее, не мешает ему обеспечивать выходное давление в заданных пределах. На корпусе Honeywell D04FM предусмотрено посадочное гнездо для подключения манометра, при помощи которого можно отслеживать давление на выходе. Регулирующая пружина клапана не имеет контакта с водой. Перепады давления на входе не влияют на уровень давления на выходе. Клапан Honeywell D04FM работает по принципу уравнивания усилий. Усилие диафрагмы направленно против силы распрямления пружины. Если впускное давление, а вместе с ним диафрагма, уменьшается в результате забора воды, то большее давление пружины вызывает открытие клапана. Выпускное давление повышается до тех пор, пока усилия диафрагмы и пружины вновь не уравняются. Скачки давления на входе не оказывают влияния на давление, установленное на выходе.



2 000 руб   Клапан понижения давления Honeywell D04FM-1/2A  (Германия)

2 200 руб   Клапан понижения давления Honeywell D04FM-3/4A  (Германия)



.

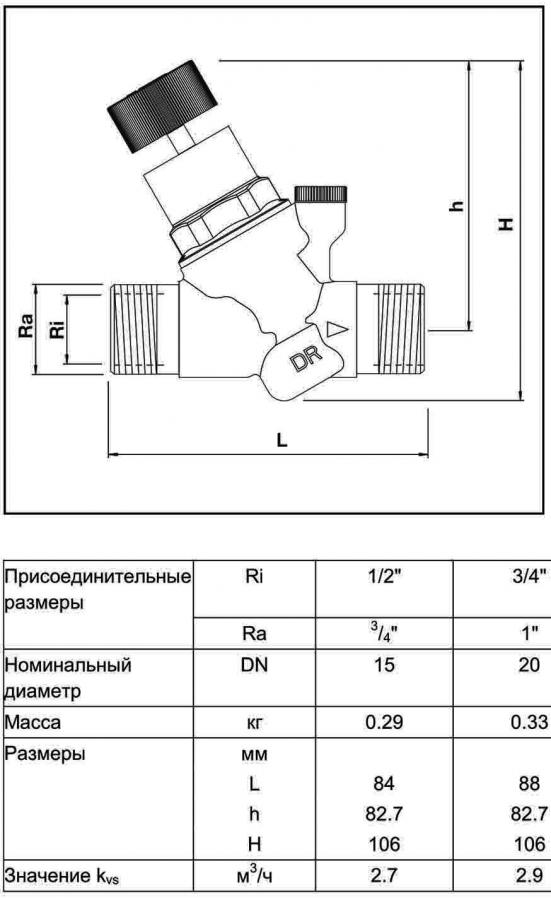

Основные характеристики Honeywell D04FM



Использование для холодной и горячей воды

Присоединительный размер Ri 1/2"

Присоединительный размер Ra 3/4"

Тип соедитения-наружная резьба

Номинальный размер (диаметр) DN 15

Макс. температура среды- 40 °С (до 70 °С для Ру10)

Максимальное давление на входе 16 бар

Диапазон регулировки выходного давления от 1,5 до 6 бар

Материал клапана латунь никелированная, устойчивая к обесцинкованию

Материал колпака пружины -синтетический материал

Вес 0,29 кг





Преимущества редуктора Honeywell D04FM



Компактная конструкция клапана;

Корпус с внутренней и внешней резьбой и резьбовым отверстием для манометра на выходе;

Вкладыш клапана с диафрагмой;

Регулировочная пружина не соприкасается с питьевой водой;

Регулировочный маховик;

Давление на выходе задается поворотом настроечного регулятора;

Вставка клапана давления Honeywell D04FM выполнена из высококачественного синтетического материалла и полностью взаимозаменяема.

Регуляторы давления Honeywell D04FM предохраняют от избыточного питающего давления установки, находящиеся после регулятора. Клапаны понижения давления Honeywell D04FM также могут быть использованы для промышленных и коммерческих установок в пределах их спецификации. Установка редуктора Honeywell D04FM позволяет избежать повреждений, вызванных повышенным давлением и уменьшить расход воды. С помощью клапана понижения давления Honeywell D04FM можно также поддерживать постоянный уровень установленного давления, даже при наличии флуктуации впускного давления в широких пределах. Снижение рабочего давления и поддержание его на постоянном уровне сводит к минимуму шум потока воды в установке.

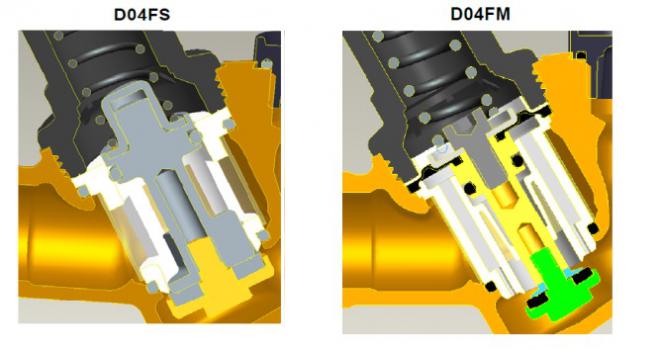

Схематическое отображение отличий механизма редуктора D04FM от механизма редукторов Honeywell предыдущих серий  D04FS





.





ПРИНЦИП ДЕЙСТВИЯ клапана понижения давления Honeywell D04FM:

Клапан работает по принципу уравнивания усилий. Усилие диафрагмы направлено против силы распрямления пружины. Если впускное давление, а вместе с ним и нажим диафрагмы, уменьшается в результате забора воды, то большее давление пружины вызывает открытие клапана. Выпускное давление повышается до тех пор, пока усилия диафрагмы и пружины вновь не уравняются.

Скачки давления на входе не оказывают влияния на давление, установленное на выходе.

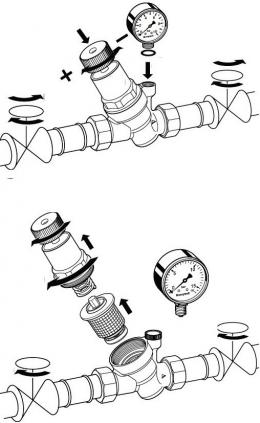

ИНСТРУКЦИЯ ПО МОНТАЖУ редуктора Honeywell D04FM:

При монтаже должны учитываться местные предписания, общие указания и инструкции по установке. Установка должна производиться в легко доступном и защищенном от мороза месте. Трубы хорошо промыть. Установить клапан: направление потока должно совпадать с направлением, указанным стрелкой в горизонтальном трубопроводе - установка в положении черной пластмассовой крышкой вверх

КОНСТРУКЦИЯ клапана Honeywell D04FM (состоит из):

корпуса с внутренней и внешней резьбой и резьбовым отверстием для манометра на выходе

вкладыша клапана с диафрагмой

регулировочной пружины

регулировочного маховика

МАТЕРИАЛЫ:

никелированный латунный корпус

армированная волокном мембрана из NBR

уплотнения из NBR
