Фильтры Honeywell FK06 miniplus с редуктором
|
|

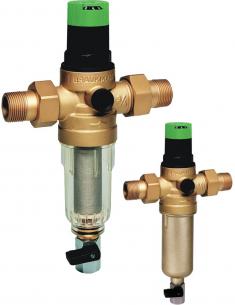

Фильтр Honeywell FK06-AA(ААМ) представляет собой комбинацию промывного фильтра с клапаном понижения давления для непрерывного водоснабжения фильтрованной горячей и холодной водой. Honeywell MiniPlus-FK06 как фильтры предотвращают проникновение инородных тел, таких как частицы ржавчины, волокон пеньки или песчинок. Инородные частицы, собранные внутри колбы фильтра, могут быть легко удалены посредством промывки, в свою очередь Honeywell FK06 как клапан понижения давления, предупреждает защиту от избыточного давления и понижает расход воды. Каждый из перечисленных элементов в отдельности удовлетворяет требованиям действующих норм DIN/DVGW. Особенности и характеристики индивидуальных элементов также распространяются на всё комбинированное устройство Honeywell FK06-AA(ААМ). Выходное давление Honeywell FK06 регулируется в пределах от 1,5 до 6,0 бар. На корпусе редуктора с двух сторон предусмотрены посадочные места для подключения манометра , при помощи которого можно визуально отслеживать давление воды на выходе. Регулирующая пружина клапана не имеет контакта с водой. Седло клапана сбалансировано. Комбинированные с редуктором фильтры тонкой очистки Honeywell MiniPlus-FK06-AA(ААМ) предназначены для использования в любых бытовых целях и промышленных, коммерческих целей в пределах их тех. условий. Клапан понижения давления Honeywell MiniPlus-FK06 в комбинации с промывным фильтром устанавливают при наличии в системе оборудования, чувствительного к загрязнениям, а также:
- если статическое давление превышает максимальное рабочее давление для устройств водопотребления
- если в последующих магистралях должны быть исключены скачки давления
- для защиты от шума, когда статическое давление в точках отбора воды превышает 5,0 бар (DIN 4109)
- в случаях, если пространство для монтажа ограничено, особенно при малом расстоянии до стены
|
|
|
размры
мм
|
1/2" |
3/4" |
1" |
|
L |
140 |
160 |
180 |
|
I |
80 |
90 |
100 |
|
H |
89 |
89 |
111 |
|
h |
156 |
156 |
180 |
|
D |
54 |
54 |
61
|
ИНСТРУКЦИЯ ПО МОНТАЖУ:
Honeywell MiniPlus-FK06 можно монтировать как на металлические, так и на пластиковые трубы.
Устройство устанавливается на горизонтальном участке трубопровода чашей вниз. Это положение обеспечивает максимальную эффективность фильтрации.
Устанавливается за водосчетчиком после запорных клапанов в соответствии с требованиями DIN 1988, часть 2. Это позволит обслуживать устройство без демонтажа из трубопровода.
Обеспечьте свободный доступ к фильтру для возможности отслеживания степени загрязнения через прозрачную чашу и проведения технического обслуживания.
|
МАРКИРОВКА МОДИФИКАЦИЙ:
FK06 – XXX AA – с прозрачной колбой (для холодной воды)
FK06 – XXX AAM – с колбой из латуни (для горячей воды)
XXX – присоединительные размеры штуцеров
Присоединительный размер R 1/2" 3/4" 1"
МАТЕРИАЛЫ ФИЛЬТРА Honeywell MiniPlus-FK06:
корпус из штампованной латуни, устойчивой к вымыванию цинка
штуцеры с наружной резьбой из латуни
фильтрующий сетчатый элемент тонкой очистки из нержавеющей стали.чаша фильтра из ударопрочного прозрачного синтетического материала (для холодной воды) или штампованной латуни, устойчивой к вымыванию цинка (для горячей воды)

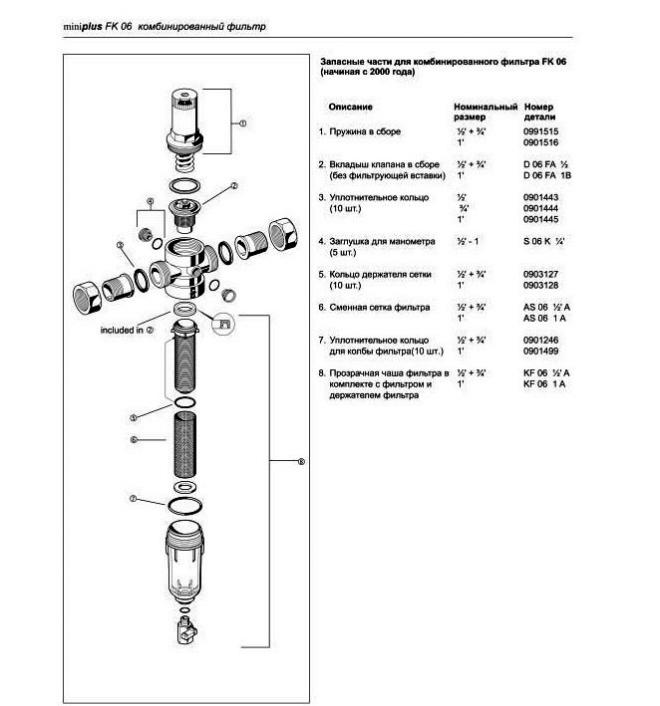

КОНСТРУКЦИЯ:
фильтр Honewell FK06 состоит из:
корпуса с внутренней и внешней резьбой
резьбовых штуцеров
сетчатого фильтра тонкой очистки
колбы
шарового клапана
ПРИНЦИП ДЕЙСТВИЯ Honeywell MiniPlus-FK06:
В режиме фильтрации вода проходит через сетчатый фильтрующий элемент в направлении снаружи внутрь и в очищенном виде поступает на выход фильтра. Для включения режима промывки нужно открыть шаровой клапан. При этом поток воды под полным входным давлением смывает с поверхности сетки застрявшие частицы и, захватывая мусор на дне колбы, удаляется за пределы фильтра. В процессе промывки возможна подача очищенной воды к потребителю, но с несколько пониженным давлением. Режим промывки выключается простым поворотом ручки шарового клапана.
|
|
|
Фильтры для холодной воды Honeywell серии FK06-АА miniplus с редуктором, наружными резьбовыми соединениями, прозрачной чашей фильтра и размером ячейки фильтра 100 мк (Германия)
 |
Модель |
DN, мм. |
Присоед. размер |
Макс.
темпе-
ратура
среды |
Kvs, м3/ч |
Статич. давление |
Прибли-
зитель-
ный-
вес, кг |
Цена, руб. |
|
Honeywell FK06-1/2"AA |
15 |
1/2" |
40 °C |
1,76 |
PN16 |
0,7 |
4`800 |
|
Honeywell FK06-3/4"AA |
20 |
3/4" |
40 °C |
1,76 |
PN16 |
1,0 |
заказ |
|
Honeywell FK06-1"AA |
25 |
1" |
40 °C |
5,8 |
PN16 |
1,5 |
заказ
|
Фильтры для горячей воды Honeywell серии FK06-ААМ miniplus с редуктором, наружными резьбовыми соединениями, чашей фильтра из устойчивой к обесцинкованию латуни и размером ячейки фильтра 100 мк (Германия)
 |
Модель |
DN, мм. |
Присоед. размер |
Макс.
темпе-
ратура
среды |
Kvs, м3/ч |
Статич. давление |
Прибли-
зитель-
ный-
вес, кг |
Цена, руб. |
|
Honeywell FK06-1/2"AAМ |
15 |
1/2" |
70 °C |
1,76 |
PN25 |
0,7 |
5`500 |
|
Honeywell FK06-3/4"AAМ |
20 |
3/4" |
70 °C |
1,76 |
PN25 |
1,0 |
заказ |
|
Honeywell FK06-1"AAМ |
25 |
1" |
70 °C |
5,8 |
PN25 |
1,5 |
заказ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Промываемый фильтр тонкой очистки со встроенным клапаном понижения давления FK06- АА/AAМ Honeywell-Braukmann немецкого производства.
Технические характеристики водяных фильтров Honeywell и отзывы потребителей свидетельствуют об их высокой надежности, технологичности и простоте обслуживания. Полностью адаптированные к российским реалиям, промывные немекие фильтры Honeywell – образцовые решения для обеспечения качественной очистки воды от нерастворенных загрязнений.
Удобство слежения за степенью загрязнения фильтра обеспечивается прозрачностью его корпуса (только модели AA для холодной воды). Фильтр имеет большой запас прочности по максимальному рабочему давлению.Сменная фильтрующая сетка изготовлена из нержавеющей стали и, при необходимости, заменяется на другую без демонтажа фильтра.
|
|
|
|
|
|
|
|
|
|
