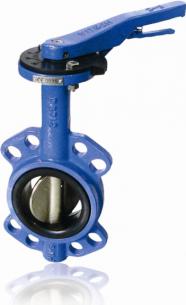

Затвор дисковый поворотный чугунный межфланцевый
«VITECH» с ручкой (Словакия)
|
|
Область применения затворов «VITECH» (Словакия):
питьевая вода, морская вода, воздух и другая не агрессивная среда
Не применяются: масло, газ
Параметры дисковых затворов «VITECH»:
Ду 40 - 200 , Tmin = -10 ºC , Tmax = +120ºC , pmax = 1,6 MPa
Техническая спецификация затворов «VITECH»:
Строительная длина: STNEN 558-1, серия размеров 20
Отделка поверхности: внутренняя и внешняя лакировка плавленым эпоксидным порошком
с толщиной не меньше 250 μm.
|
|
Затворы «VITECH», материал исполнения:
1- Корпус – чугун GG 25
2- Диск –сверхпрочный чугун GGG50/
нержавеющая сталь X5CrNi89
3- Шейка – нержавеющая сталь X20Cr13
4- Шпиндель – нержавеющая сталь X20CrS13 (SS416)
5- Седло – EPDM резина
6- Втулка – PTFE / бронза
7- O-кольцо – EPDM
8- Манипуляторный диск – нейлон
9- Ручка – чугун GG25
|
|
|
|
Таблица размеров затворов дисковых межфланцевых «VITECH» с ручкой.
|
ДУ
|
A
мм
|
B
мм
|
C
мм
|
Размеры фланцаSTNEN 1092-1 / ANSI150
|
Вес нетто
кг
|
|
D, мм
|
Кол.отв.
|
Øотв. мм
|
Øокруж. фланцев, мм
|
|
40
|
120
|
70
|
33
|
140
|
4
|
19
|
110
|
2,8
|
|
50
|
161
|
80
|
42
|
165
|
4
|
18 / 19
|
125 / 120,6
|
3,4
|
|
65
|
175
|
89
|
45,8
|
185
|
4
|
18 / 19
|
145 / 139,7
|
4,1
|
|
80
|
181
|
95
|
45,8
|
200
|
4
|
18 / 19
|
160 / 152,4
|
4,5
|
|
100
|
200
|
114
|
52
|
220
|
4 / 8
|
18 / 19
|
180 / 190,5
|
5,8
|
|
125
|
213
|
127
|
55
|
250
|
4 / 8
|
18 / 22,4
|
210 / 215,9
|
7,9
|
|
150
|
226
|
139
|
55,8
|
285
|
4 / 8
|
22 / 22,4
|
240 / 241,3
|
8,7
|
|
200
|
260
|
175
|
61,6
|
340
|
4 / 8
|
22 / 22,4
|
295 / 298,4
|
15,5
|
Затвор дисковый «VITECH» диск чугун - арт. 1GH28L
Затвор дисковый «VITECH» диск нержавеющая сталь - арт. 1GH28N
|
|
|
Схема затворов дисковых межфланцевых «VITECH» с ручкой.
Окружность центров отверстий фланцев затворов дисковых «VITECH»:
Tипы подключения ручки и редуктора затворов дисковых поворотных «VITECH»:

|
|
|
|
|
|
|
|
|
|
|
|
|
Прайс – лист
на затворы дисковые межфланцевые «VITECH» с ручкой.
|
Ду,
мм
|
1GH28L - диск
чугун
|
1GH28N - диск
нержавеющая сталь
|
|
артикул
|
Цена / руб. с НДС
|
артикул
|
Цена / руб. с НДС
|
|
40
|
14526
|
|
14498
|
-
|
|
50
|
14509
|
-
|
14500
|
-
|
|
65
|
14511
|
-
|
14501
|
-
|
|
80
|
14508
|
-
|
14502
|
-
|
|
100
|
14510
|
-
|
14503
|
-
|
|
125
|
14512
|
-
|
14504
|
-
|
|
150
|
14507
|
-
|
14505
|
-
|
|
200
|
14513
|
-
|
14506
|
-
|
Регулирование затворов «VITECH» - ручка
Исполнение затворов «VITECH» - до ду 200 - ручка, с ду 250 – редуктор
|
|
|
|
|
|
|
|
|
|
