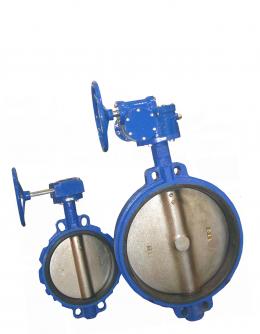

Затвор дисковый поворотный чугунный межфланцевый

«VITECH» с редуктором (Словакия)
Регулирование:   редуктор
Область применения затворов «VITECH» (Словакия):
питьевая вода, морская вода, воздух и другая не агрессивная среда
Не применяются: масло, газ


Затворы «VITECH» , материал исполнения:

1- Корпус – чугун GG 25
2- Диск –сверхпрочный чугун GGG50/
нержавеющая сталь X5CrNi89
3- Шейка – нержавеющая сталь X20Cr13
4- Шпиндель – нержавеющая сталь X20CrS13 (SS416)
5- Седло – EPDM резина
6- Втулка – PTFE / бронза
7- O-кольцо – EPDM
Шпонка – сталь
Корпус редуктора – чугун GG 25

Параметры затворов «VITECH»:



Ду  250 - 1200

Tmin =-10 ºC ,Tmax =+120ºC ,pmax =1,6 MPa

Техническая спецификация затворов «VITECH»:

Строительная длина:

STN EN 558-1, серия размеров 20

Отделка поверхности:
Внутренняя и внешняя лакировка
плавленым эпоксидным порошком

с толщиной не меньше 250 μm

Таблица размеров затворов дисковых межфланцевых «VITECH» с редуктором


ДУ
мм
A
мм
B
мм
C
мм
Размеры фланцаSTNEN 1092-1 / ANSI150
Вес нетто

кг
D, мм
Кол.отв.
Øотв. мм
Øокруж. фланцев, мм
250
292
203
67,2
405
4 / 12
26 / 25,4
355 / 361,9
32,2
300
337
242
76,9
460
4 / 12
26 / 25,4
410 / 431,8
47,5
350
368
267
78
520
4
26
470
57
400
400
309
86,5
580
4
30
525
118
450
422
328
105,6
640
4
30
585
136
500
488
361
131,8
715
4
33
650
185
600
562
459
152
840
20
36
770
260
700
624
520
163
910
24
36
840
367
800
672
591
188
1025
24
39
950
452
900
720
656
203
1125
28
39
1050
842
1000
800
721
216
1255
28
42
1170
993
1200
941
864
276
1485
32
48
1390
1190



.

Схема затворов дисковых межфланцевых «VITECH» с редуктором

Ду 250 - 500






Схема затворов дисковых межфланцевых «VITECH» с редуктором

Ду 600 - 1`200








Окружность центров отверстий фланцев  затворов дисковых поворотных «VITECH»:






Прайс – лист
на затворы дисковые межфланцевые «VITECH» с редуктором

Ду,

мм

1GH28L - диск

чугун

1GH28N - диск
нержавеющая сталь

артикул

Цена / руб. с НДС

артикул

Цена / руб. с НДС

250

14514

 -

14518

-

300

14515

 -

14516

-

350

14519

 -

14499

-

400

14517

 -



-

450







-

500

14520

 -



-

600

14521

 -



-

700

14522

 -



-

800

14523

 -



-

900



-





1000

14525

--





1200



-








Исполнение затворов «VITECH» - до ду200 - ручка, с ду250 – редуктор

/
