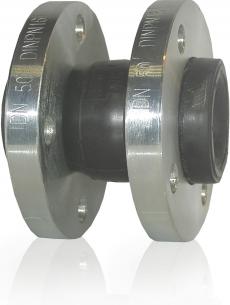

Резиновые фланцевые компенсаторы,одинарные «VITECH» (Словакия)
|
|
Антивибрационные вставки (компенсаторы) «VITECH» устанавлиаются в системах трубопроводов
технологических линий агрегатов,насосов и предназначены для нижения напряжений трубопроводов
за счет подавления колебаний и компенсации смещений.
Область применения фланцевых компенсаторов:
для компенсации линейного расширения трубы, латеральных смещений,смещений связанных с колебаниями грунта и фундамента, угловых сбоев, а также для поглощения гидроударов, виброизоляций давления и вибраций от насосов.
Среда применения резиновых фланцевых компенсаторов «VITECH»:
горячая вода, питьевая воды, воздух, газообразные вещества (NBR), конденсаты.
Не применяются: минеральные масла, ароматические углеводороды.
Параметры фланцевых компенсаторов «VITECH»:
Ду 32 - 300
T min = -10 ºC
T max = +110 ºC
P max = 16 bar для DN 32 – 300
P max = 8 bar для DN 350 - 600
|
|
Материал исполнения фланцевых
резиновых компенсаторов «VITECH»:
корпус – EPDM + нейлоновый текстиль
фланец – углеродистая сталь, оцинкованная
|
Компенсаторы фланцевые «VITECH»-артикул 1TUKGP
Соединительные части по стандарту:
STN EN 1092-1
STN EN ISO 228-1
STN EN 10226-1
|
|
|

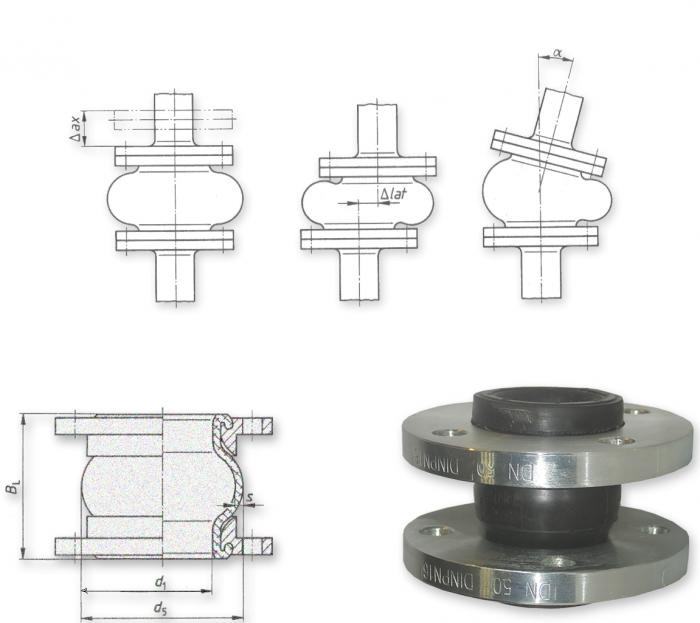

Таблица и схема технических размеров компенсаторов фланцевых резиновых, одинарных «VITECH» (Словакия)
|
Ду, d1
|
BL, мм
|
Осевое растяжение ах, мм
|
Осевое сжатие ах, мм
|
Латеральный сдвиг lat, мм
|
Угол изгиба α, ˚
|
|
32
|
95
|
6
|
10
|
9
|
15 ˚
|
|
40
|
95
|
6
|
10
|
9
|
15 ˚
|
|
50
|
105
|
7
|
10
|
10
|
15 ˚
|
|
65
|
115
|
8
|
13
|
12
|
15 ˚
|
|
80
|
130
|
18
|
15
|
12
|
15 ˚
|
|
100
|
135/150
|
18
|
19
|
13
|
15 ˚
|
|
125
|
170
|
18
|
19
|
13
|
15 ˚
|
|
150
|
180
|
16
|
19
|
14
|
15 ˚
|
|
Ду, d1
|
BL, мм
|
Осевое растяжение ах, мм
|
Осевое сжатие ах, мм
|
Латеральный сдвиг lat, мм
|
Угол изгиба α, ˚
|
|
200
|
195/205
|
16
|
20
|
22
|
15 ˚
|
|
250
|
230/240
|
16
|
28
|
22
|
15 ˚
|
|
300
|
245/260
|
16
|
28
|
22
|
15 ˚
|
|
350
|
265
|
16
|
28
|
22
|
15 ˚
|
|
400
|
265
|
16
|
28
|
22
|
15 ˚
|
|
450
|
265
|
16
|
28
|
22
|
15 ˚
|
|
500
|
265
|
16
|
28
|
22
|
15 ˚
|
|
600
|
265
|
16
|
28
|
22
|
15 ˚
|
|
|
|
Установка:
перед установкой проверьте пригодность компенсатора для данной рабочей среды. После этого проверьте диапазон рабочих температур, давлений и допустимые перемещения, чтобы во время работы данные параметры не были превышены. Если рабочая температура выше 70°C, используйте поправочную таблицу.
Поправочный коэффициент на фланцевые компенсаторы «VITECH»
|
Рабочая температура
|
80˚С
|
85˚С
|
90˚С
|
95˚С
|
100˚С
|
105˚С
|
110˚С
|
|
Мах. Раб. давление, Мра
|
0,97
|
0,92
|
0,83
|
0,75
|
0,67
|
0,60
|
0,55
|
Убедитесь, что поверхности соприкосновения компенсатора и противолежащих соединительных фланцев гладкие и чистые по всей окружности. Соединительные болты всуньте в отверстия в фланцах так, чтобы головки болтов были со стороны резинового корпуса, а гайки со стороны присоединяемого трубопровода. Болты затягивайте крест-накрест, постепенно увеличивая момент, пока все болты не будут затянуты должным образом! Не затягивайте болты слишком сильно, потому что это может являться причиной повреждения уплотнительных поверхностей! Проверьте плотность соединения после заполнения средой! Не красьте резиновый корпус!
Уход:
по истечении определенного времени резина ослабляется, поэтому необходимо периодически проверять плотность соединения после установки. При стандартных рабочих условиях компенсатор будет выполнять свою функцию на протяжении нескольких лет. Тем не менее, компенсатор рекомендуется проверять хотя бы один раз в год, а именно: не затвердел ли материал, не облупливается или не вздувается ли поверхность.
Складирование:
резиновые компенсаторы необходимо складировать в прохладном сухом месте, защищенном от солнечного света. Компенсаторы необходимо укладывать на плоскую фланцевую сторону без какой-либо нагрузки.
Места установки соединений с резиновыми компенсаторами:
соединение с резиновым компенсатором не может нести вес трубопровода и должно быть расположено как можно ближе к опоре или к анкеровке. Если соединение не имеет анкеровки, следует проверить необходимость использования направляющих стержней. Если компенсатор должен находиться под значительным статическим напором, вблизи компенсатора необходимо установить обратный клапан.
|
|
|
|
|
|
|
|
|
|
|
|
|
Прайс-лист на компенсаторы фланцевые резиновые, одинарные «VITECH» (Словакия)
|
Ду
|
артикул
|
L, мм
|
Цена, руб. с НДС
|
|
32
|
40035
|
95
|
-
|
|
40
|
40036
|
95
|
-
|
|
50
|
40037
|
105
|
-
|
|
65
|
40038
|
115
|
-
|
|
80
|
40039
|
130
|
-
|
|
100
|
40040
|
|
-
|
125
|
40041
|
170
|
-
|
|
150
|
40042
|
180
|
-
|
|
200
|
40043
|
190
|
|
-
|
|
|
|
|
-
|
|
250
|
40044
|
230
|
-
|
|
300
|
40045
|
245
|
-
|
|
Ду
|
артикул
|
L, мм
|
Цена, руб. с НДС
|
|
350*
|
40046
|
265
|
дог.
|
|
400*
|
40047
|
265
|
дог.
|
|
450*
|
40048
|
265
|
дог.
|
|
500*
|
40049
|
265
|
дог.
|
|
600*
|
40033
|
265
|
дог.
|
/
|
|
|
|
|
|
|
|
|
|
