Краны шаровые латунные муфтовые "ITAP" для воды,серия «IDEAL» (Италия)
|
Область применения:
водоснабжение, отопление, кондиционирование,нефтппродукты
Параметры шаровых кранов "ITAP":
Ду 10 - 100
Полный проход.
Тип ручки: стальной рычаг и алюминиевая бабочка
Для воды:Tmin-max -20 ºC до + 150 ºC (в отсутствии пара)
PNrab = 25 - 50 bar

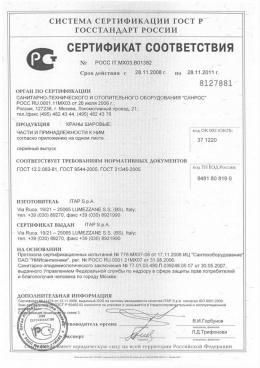

Кран латунный шаровой с полным проходом "ITAP" (Серия IDEAL) соответствует требованиям ГОСТ 21345-2005, ГОСТ 12.2.063-81, ГОСТ 9544-93 и сертифицирован ГОССТАНДАРТом России (Сертификат соответствия № POCC IT.MXO3.B01382 действует по 28.11.2011 года).
Для нормального функционирования крана шарового латунного муфтового "ITAP" в течение продолжительного периода времени, необходимо профилактически открывать/закрывать шаровой кран один раз в месяц.
Допустимы только 2 рабочих положения шарового крана: полностью открытое и полностью закрытое. Эксплуатация шарового крана в промежуточном положении ведет к уменьшению срока эксплуатации и даже поломке изделия.
|
|
Шаровые краны "ITAP" материал исполнения:
корпус – никелированная латунь CW 617N
шар – хромированная латунь CW 617N
уплотнение шара - P.T.F.E
шток – латунь CW 617N
уплотнительные кольца штока – 1-е NBR,
2-е VITON 70 SH/A
Фабрика ITAP (Италия) была основана в 1960 году
и является производителем запорной и предохрани-
тельной арматуры для сантехнических систем.
Как и много лет назад, в странах Европы особой
популярностью пользуются обратные клапаны и
шаровые краны, однако в последние годы фабрика
ITAP предложила целый ряд принципиально новых
клапанов, кранов и соединений, существенно
расширив свой каталог. Компания ITAP успешно
поддерживает репутацию производителя продукции
высочайшего качества.
|
Краны шаровые латунные муфтовые "ITAP"
для воды серия «IDEAL»
арт. ITO90, ITO91, ITO92, ITO93, ITO98, ITO298;
Исполнение шаровых кранов "ITAP":
резьба FF (внутренняя-внутренняя), резьба MF
(внутренняя - наружная),с накидной гайкой («Американка»)
Резьбы:для воды ISO228 (эквивалентно
DIN EN ISO 228 и BS EN ISO 228).
Каталог продукции ITAP 2010
|
|
|
Схема и таблица технических размеров кранов шаровых «ITAP» (Италия) для воды,серия «IDEAL» арт. ITO90, ручка рычаг, резьба FF (внутренняя-внутренняя)
|
Ду, “, мм
|
3/8” (10)
|
1/2 “
(15)
|
3/4 “
(20)
|
1 “
(25)
|
11/4 “
(32)
|
11/2 “
(40)
|
2”
(50)
|
|
А, мм
|
444
|
50,5
|
57,5
|
70
|
80,5
|
94
|
112,5
|
|
В, мм
|
24
|
30,5
|
37
|
45,5
|
57
|
70
|
84
|
|
С, мм
|
37
|
41
|
55
|
59
|
74,5
|
80,5
|
96,5
|
|
D, мм
|
80
|
80
|
113
|
113
|
137,5
|
137,5
|
157
|
|
PNраб, bar
|
50
|
50
|
40
|
40
|
30
|
30
|
25
|

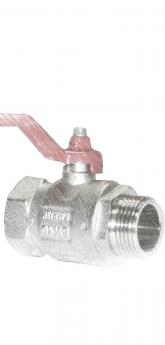

Схема и таблица технических размеров кранов шаровых «ITAP» (Италия) для воды,серия «IDEAL» арт. ITO91, ручка рычаг, резьба MF (внутренняя - наружная)
|
Ду, “, мм
|
3/8” (10)
|
1/2 “
(15)
|
3/4 “
(20)
|
1 “
(25)
|
11/4 “
(32)
|
11/2 “
(40)
|
2”
(50)
|
|
А, мм
|
54
|
58,5
|
66,5
|
76,5
|
91,5
|
105
|
122
|
|
В, мм
|
24
|
30,5
|
37
|
45,5
|
57
|
70
|
84
|
|
С, мм
|
37
|
41
|
55
|
59
|
74,5
|
80,5
|
96,5
|
|
D, мм
|
80
|
80
|
113
|
113
|
137,5
|
137,5
|
157
|
|
PNраб, bar
|
50
|
50
|
40
|
40
|
30
|
30
|
25
|

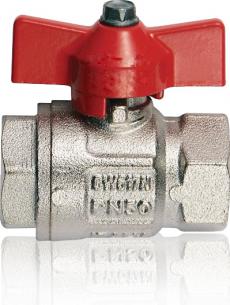

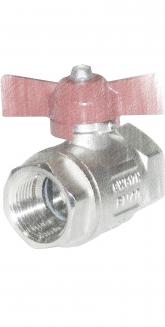

Схема и таблица технических размеров кранов шаровых «ITAP» (Италия) для воды,серия «IDEAL» арт. ITO92, ручка бабочка, резьба FF (внутренняя-внутренняя)
|
|

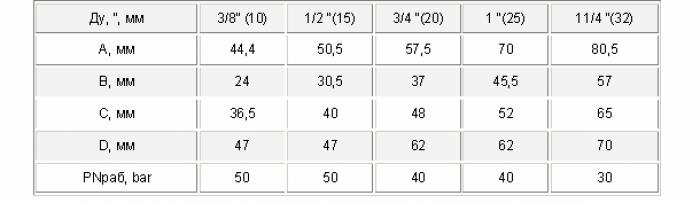

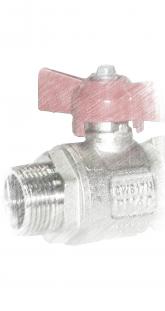

Схема и таблица технических размеров кранов шаровых «ITAP» (Италия) для воды,серия «IDEAL» арт. ITO93,ручка бабочка, резьба MF (внутренняя - наружная)
|
Ду, “, мм
|
3/8” (10)
|
1/2 “
(15)
|
3/4 “
(20)
|
1 “
(25)
|
11/4 “
(32)
|
|
А, мм
|
54
|
58,5
|
66,5
|
76,5
|
91,5
|
|
В, мм
|
24
|
30,5
|
37
|
45,5
|
57
|
|
С, мм
|
36,5
|
40
|
48
|
52
|
65
|
|
D, мм
|
47
|
47
|
62
|
62
|
70
|
|
PNраб, bar
|
50
|
50
|
40
|
40
|
30
|
Схема и таблица технических размеров кранов шаровых «ITAP» (Италия) для воды,серия «IDEAL» арт. ITO98,с накидной гайкой («Американка»), прямой, ручка бабочка
|
Ду, “, мм
|
1/2 “
(15)
|
3/4 “
(20)
|
1 “
(25)
|
11/4 “
(32)
|
|
А, мм
|
74
|
86
|
99
|
115
|
|
В, мм
|
30,5
|
37
|
45,5
|
56
|
|
С, мм
|
40
|
48
|
52
|
65
|
|
D, мм
|
47
|
62
|
62
|
70
|
|
PNраб, bar
|
50
|
40
|
40
|
30
|
Схема и таблица технических размеров кранов шаровых «ITAP» (Италия) для воды,серия «IDEAL» арт. ITO298,с накидной гайкой («Американка»), угловой, ручка бабочка
|
Ду, “, мм
|
1/2 “
(15)
|
3/4 “
(20)
|
1 “
(25)
|
|
А, мм
|
76,2
|
89,3
|
105,2
|
|
В, мм
|
30
|
33,5
|
39,75
|
|
С, мм
|
40
|
48
|
52
|
|
D, мм
|
47
|
62
|
62
|
|
PNраб, bar
|
50
|
40
|
40
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Прайс – лист на краны шаровые латунные муфтовые «ITAP» (Италия),серия
" IDEAL", ITO90,ITO92, резьба FF (внутренняя - внутренняя)
|
DN, мм
|
артикул
|
Цена, руб. с НДС
|
|
мм
|
рычаг
|
бабочка
|
рычаг
|
бабочка
|
|
10
|
45369
|
45428
|
-
|
-
|
|
15
|
45371
|
45430
|
-
|
-
|
|
20
|
45374
|
45433
|
-
|
-
|
|
25
|
45376
|
45436
|
-
|
-
|
|
32
|
45378
|
|
-
|
|
|
40
|
45380
|
|
-
|
|
|
50
|
45383
|
|
-
|
|
Прайс – лист на краны шаровые латунные муфтовые «ITAP» (Италия),серия
" IDEAL",ITO91,ITO93, резьба MF (внутренняя - наружная)
|
DN,
|
артикул
|
Цена, руб. с НДС
|
|
мм
|
рычаг
|
бабочка
|
рычаг
|
бабочка
|
|
10
|
45370
|
45429
|
-
|
-
|
|
15
|
45372
|
45431
|
-
|
-
|
|
20
|
45375
|
45434
|
-
|
-
|
|
25
|
45377
|
45437
|
-
|
-
|
|
32
|
45379
|
|
-
|
|
|
40
|
45381
|
|
-
|
|
|
50
|
45384
|
|
-
|
|
Прайс – лист на краны шаровые латунные муфтовые «ITAP» (Италия),с накидной гайкой ("Американка") ITO98 -прямой, ITO298 -угловой
|
DN,
|
артикул
|
Цена, руб. с НДС
|
|
мм
|
прямой
|
угловой
|
прямой
|
угловой
|
|
15
|
45276
|
45260
|
-
|
-
|
|
20
|
45277
|
45261
|
-
|
-
|
|
25
|
45278
|
45262
|
-
|
-
|
/
|
|
|
|
|
|
|
|
|
|
